S31254 F44 1.4547 254SMo 超双相不锈钢板

　　材质等级：254SMo双相钢美国：UNS S31254

　　德国品牌：1.4547中国品牌： X1CrNiMoCuN20-18-7

　　S31254 F44 1.4547 254SMo 两相不锈钢概述：

　　高钼含量，高铬和氮含量使254SMO具有出色的抗点腐蚀和缝隙腐蚀的能力。铜的添加提高了某些酸的耐腐蚀性。此外，由于其高镍含量和高铬和钼含量， 254SMO具有良好的抗应力腐蚀开裂性能。许多现场测试和广泛使用表明，即使在稍高的温度下，254SMO仍能在海水中高度耐缝隙，只有几种类型的不锈钢具有此性能。诸如纸之类的漂白工艺所需的酸性溶液和氧化卤化物溶液中的254SMO与大多数耐腐蚀的镍基和钛合金的254SMO相当。254SMO的机械强度高于其他类型的奥氏体不锈钢，此外254SMO具有高延展性和冲击强度以及良好的焊接性.254SMO的高钼含量使其具有更高的氧化率退火后，其表面比普通不锈钢更粗糙，但这对钢的耐腐蚀性没有不利影响。

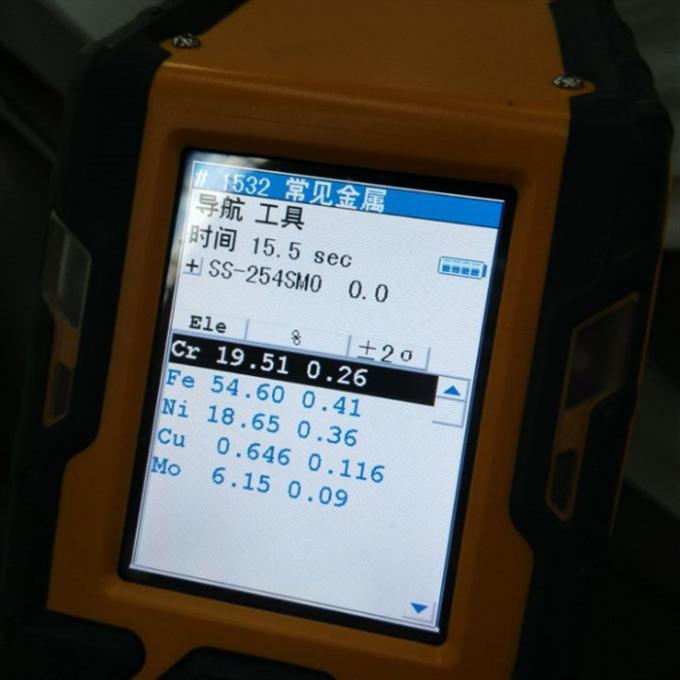

　　S31254 F44 1.4547 254SMo 不锈钢的化学成分

　　254SMO的金相组织：254SMO是面心立方晶格结构，为了获得奥氏体结构，通常在1150至1200摄氏度的温度下对254SMO进行退火，在某些情况下，材料的中心可能有痕迹金属中间相，但通常不会对冲击强度和耐蚀性产生不利影响，当置于600至1000摄氏度的温度下时，这些相可能会在晶界析出。

　　S31254 F44 1.4547 254SMo 两相不锈钢的耐腐蚀性：

　　254SMO的碳含量非常低，这意味着加热导致碳化物沉淀的风险很小，即使在600-1000摄氏度下敏化一小时后，钢也可以通过Strauss Test ASTMA262规范E.由于钢中合金含量高，在上述温度范围内，金属中间相可能会在晶界析出，这些沉积物在腐蚀性介质中使用时不会出现钢的晶间腐蚀的风险，因此可以进行焊接而不会发生晶间腐蚀但是，在热浓硝酸中，这些沉积物可能会在热影响区引起晶间腐蚀。在含有氯化物，溴化物或碘化物的溶液中，普通不锈钢会立即以点蚀，缝隙腐蚀，但是在某些情况下，卤化物的存在会加速均匀腐蚀，尤其是在非氧化性酸中存在卤化物的情况下更是如此。在纯硫酸中，254SMO的耐腐蚀性比316普通不锈钢大得多但是，与高浓度的904L(NO8904)不锈钢相比，254SMO类型的耐腐蚀性稍差一些;在含氯离子的硫酸中，254SMO具有最大的耐腐蚀性。由于局部和均匀腐蚀的可能性， 316普通不锈钢不能在盐酸中使用，但是254SMO可以在常温下在稀盐酸中使用。不必担心边界以下的点蚀，但要避免产生间隙。在氟硅酸(H2SiF4)和氢氟酸中酸(HF)，普通不锈钢的耐腐蚀性非常有限，而254SMO可以在很宽的浓度和温度范围内使用。

　　S31254 F44 1.4547 254SMo合金是一种通用材料，可用于许多工业领域：

　　石油石化设备中的波纹管等石油石化设备，纸浆蒸煮器，漂白设备，滤鼓，滚筒等纸浆和纸的漂白设备电厂烟气脱硫装置的主要部件有：塔身，烟道，门板，内部零件，喷涂系统等海上系统或海水处理，例如电厂中被海水冷却的薄壁冷凝管，海水淡化设备，甚至可以在海水不流动的设备中使用。 ，例如制盐或海水淡化设备。热交换器，尤其是在带有氯离子的工作环境中。
